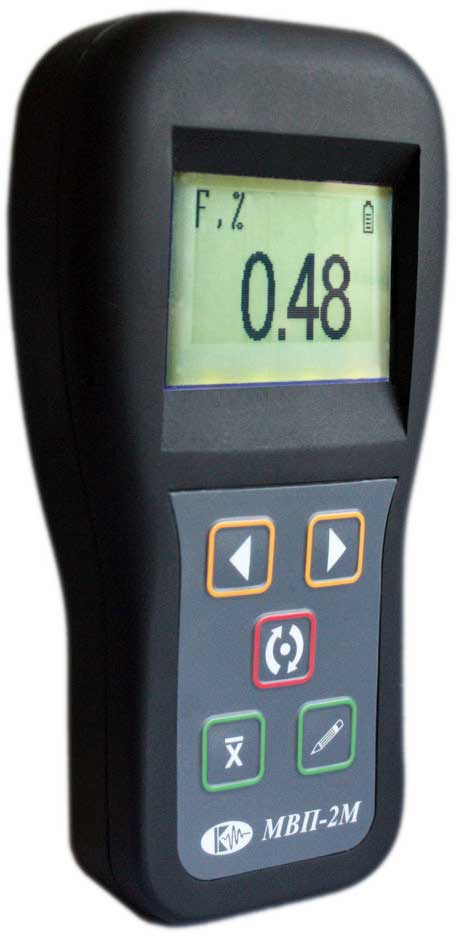

МВП-2М - многофункциональный вихретоковый прибор
Многофункциональный вихретоковый прибор МВП-2М - это экспертный инструмент для решения различных задач вихретокового (электромагнитно-индукционного) метода контроля, в зависимости от подключенного к нему преобразователя. МВП-2М предназначен для использования в качестве:
- магнитного индукционного ферритометра для измерения содержания ферритной фазы в изделиях из сталей аустенитного и перлитного классов,
- измерителя проводимости - для определения удельной электропроводности различных цветных металлов и их сплавов,
- толщиномера - для измерения толщины защитных и декоративных покрытий, наносимых на токопроводящий материал.
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм, под различными углами. Регулируемый коэффициент усиления позволяет настраивать прибор для работы с различными преобразователями и контроля разных материалов.
Отличительные особенности
- Три функции в одном: ферритометр/измеритель электропроводности/толщиномер покрытий.
- Высокая точность.
- Гибкость в настройке под любые задачи.
- Индикация и контроль контакта преобразователя с поверхностью.
- Автоматический режим экономии энергопотребления при отсутствии контакта в течении 10 сек.
- Автоматический выключение прибора при отсутствии контакта 1 мин.
- Режим усреднения "на лету": вычисление среднего значения при сканировании поверхности.
- Регулируемый от 10 до 100 коэффициент усиления.
- Память: 5000 результатов измерений с возможностью их просмотра на экране прибора или передачи в ПК.
- Возможность ввода до 15 шкал с клавиатуры или с ПК.
- Питание: встроенный Li-ion аккумулятор.
- Масса всего 270 г.
Многофункциональный вихретоковый прибор МВП-2М базовый комплект (ферритометр)
- электронный блок МВП-2М со встроенным аккумулятором;
- блок питания сетевой 5В/220В;
- преобразователь Ф010 (измерение ферритной фазы 0,1-25%);
- защитный чехол;
- кабель РТ4RS для подключения к ПК;
- программное обеспечение на CD-диске;
- комплект документации (паспорт с методикой поверки, сертификат метрологической поверки);
- сумка для переноски.
Многофункциональный вихретоковый прибор МВП-2М базовый комплект (измеритель электропроводности)
- электронный блок МВП-2М со встроенным аккумулятором;
- блок питания сетевой 5В/220В;
- преобразователь П020 (измерение удельной электропроводности в диапазоне 0,5-70 МСм/м);
- защитный чехол;
- кабель РТ4RS для подключения к ПК;
- программное обеспечение на CD-диске;
- комплект документации (паспорт с методикой поверки, сертификат метрологической поверки);
- сумка для переноски.
Многофункциональный вихретоковый прибор МВП-2М универсальный комплект (ферритометр + электропроводность)
- электронный блок МВП-2М со встроенным аккумулятором;
- блок питания сетевой 5В/220В;
- преобразователь Ф010 (измерение ферритной фазы 0,1-25%);
- преобразователь П020 (измерение удельной электропроводности в диапазоне 0,5-70 МСм/м);
- защитный чехол;
- кабель РТ4RS для подключения к ПК;
- программное обеспечение на CD-диске;
- комплект документации (паспорт с методикой поверки, сертификат метрологической поверки);
- сумка для переноски.
Многофункциональный вихретоковый прибор МВП-2М экспертный комплект (ферритометр + электропроводность + толщина покрытий)
- электронный блок МВП-2М со встроенным аккумулятором;
- блок питания сетевой 5В/220В;
- преобразователь Ф010 (измерение ферритной фазы 0,1-25%);
- преобразователь П020 (измерение удельной электропроводности в диапазоне 0,5-70 МСм/м);
- преобразователь М120 (измерение толщины покрытия 0-2 мм на ферромагнитном основании);
- преобразователь Н120 (измерение толщины покрытия 0-2 мм на неферромагнитном основании);
- защитный чехол;
- кабель РТ4RS для подключения к ПК;
- программное обеспечение на CD-диске;
- комплект документации (паспорт с методикой поверки, сертификат метрологической поверки);
- сумка для переноски.
Спецификация
Параметры измерения | |
| Диапазон измерения ферритной фазы, % | от 0,1 до 80,0 |
| Диапазон измерения глубины трещин, мм | от 0,2 |
| Диапазон измерения толщины покрытий, мкм | от 0,0 до 15 000,0 |
| Диапазон измерения удельной электропроводности, МСм/м | от 0,5 до 70,0 |
| Дискретность показаний | 0,001 / 0,010 / 0,100 / 1,000 |
Калибровка | |
| Шкалы | 15 программируемых с клавиатуры или с ПК (до 10 опорных точек для линейной аппроксимации) |
Приемник | |
| Коэффициент усиления | 10 / 20 / 50 / 100 |
Питание | |
| Автономная работа | да |
| Работа от сети переменного тока | да |
Аккумулятор или элементы питания | |
| Время автономной работы, ч. | 50,0 |
| Способ размещения | встроенный |
| Тип аккумуляторов | Li-ion |
Требования к сети переменного тока | |
| Напряжение в сети, В | 220 |
| Частота переменного тока, Гц | 50 |
Габариты и вес | |
| Высота, мм | 150,0 |
| Ширина, мм | 80 |
| Толщина, мм | 40,0 |
| Вес, кг | 0,270 (с аккумулятором) |
Условия эксплуатации | |
| Диапазон рабочих температур, °C | от -10 до +50 |
