УСД-60Н - низкочастотный ультразвуковой дефектоскоп
Новый низкочастотный ультразвуковой дефектоскоп УСД-60Н является следующей усовершенствованной модификацией распространенной модели УД2Н-ПМ. В дефектоскопе УСД-60Н собраны все достоинства предшественника и добавлены последние достижения современной цифровой техники:
- установлен яркий и хорошо читаемый TFT-экран с разрешением 640х480 точек,
- реализована функции В-скана и С-скана (опционально),
- реализована функция по измерению спектра сигнала.
Дефектоскоп УСД-60Н предназначен для ультразвуковой дефектоскопии изделий из композитных и других материалов с большим затуханием на предмет определения расслоений, непроклея, внутренних дефектов структуры, пористости, трещин и прочих дефектов, определения скорости распространения и затухания УЗК в композитах, бетоне и пр., измерения толщины объектов.
Богатые функциональные возможности позволяют создавать на базе дефектоскопа УСД-60Н различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.
В дефектоскопе УСД-60Н также предусмотрена комплектация импедансным раздельно-совмещенным преобразователем.
Быстрая связь с ПК по Ethernet позволяет строить на базе данного прибора автоматизированные комплексы контроля композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.
Отличительные особенности
- Цветной TFT дисплей 135 x 100 мм (640 х 480 точек).

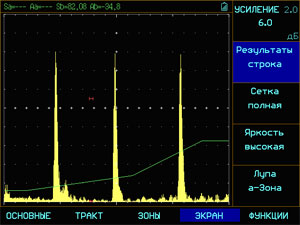

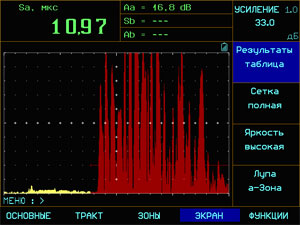

- Одновременное отображении амплитуды сигнала и расстояния до него:

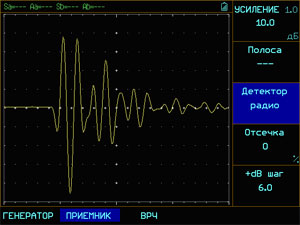

- Отображения сигналов в недектированном режиме:

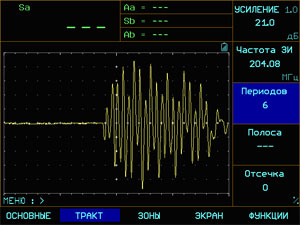

- Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения:

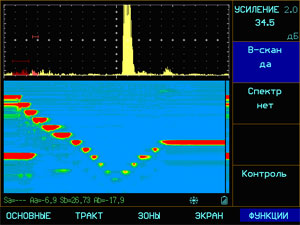

- Б-скан для более удобной визуализации контроля:

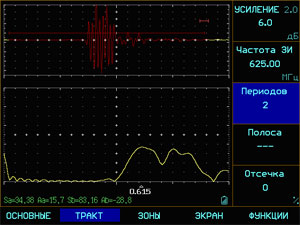

- Измерение спектра сигнала:

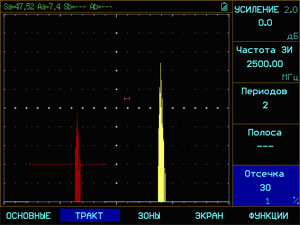

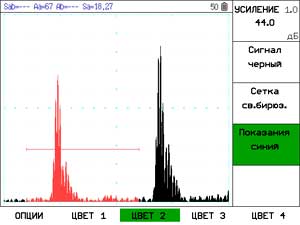

- Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана:

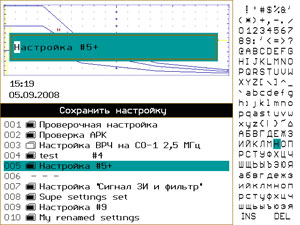

- Сохранение и просмотр настроек и результатов на экране прибора:
- Функция смены цвета фона, позволяющая комфортно работать даже при прямом солнечном свете:

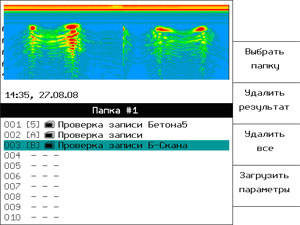

- Просмотр результатов контроля на приборе:
- Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке:
- Усилитель: 0.02 - 2,5 МГц.
- Частота повторения ЗИ: 40 Гц.
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта.
- Возможность подключения датчика оборотов или пути.
- Подключение многоканального коммутатора (до 32-х каналов).
- Интерфейс: Ethernet.
- Питание: Li-ion аккумулятор или внешний блок питания.
- До 7 часов работы от аккумулятора.
Низкочастотный ультразвуковой дефектоскоп УСД-60Н (стандартный комплект)
- электронный блок дефектоскопа УСД-60Н;
- встроенный Li-Ion аккумулятор;
- блок питания сетевой 18В / 220В;
- защитный чехол с блендой и креплением на корпусе оператора;
- кабели СР50-Lemo00 - 2 шт.;
- кабели СР50-СР50 - 2 шт.;
- преобразователь ультразвуковой низкочастотный (по заказу) - 2 шт.;
- Ethernet Switch для УСД-60 - 1 шт.;
- кабель 60-Ethernet-1m для связи с ПК - 1 шт.;
- кабель 60-Ethernet-2m для связи с ПК - 1 шт.;
- Ethernet Switch для УСД-60Н;
- программное обеспечение для ПК;
- комплект документации: руководство по эксплуатации, методика поверки, сертификат метрологической поверки;
- кейс для переноски.
Низкочастотный ультразвуковой дефектоскоп УСД-60Н (расширенный комплект с импедансным датчиком)
- электронный блок дефектоскопа УСД-60Н;
- встроенный Li-Ion аккумулятор;
- блок питания сетевой 18В / 220В;
- защитный чехол с блендой и креплением на корпусе оператора;
- кабели СР50-Lemo00 - 2 шт.;
- кабели СР50-СР50 - 2 шт.;
- преобразователь ультразвуковой низкочастотный (по заказу) - 2 шт.;
- преобразователь импедансный р/с RSP-60N;
- Ethernet Switch для УСД-60 - 1 шт.;
- кабель 60-Ethernet-1m для связи с ПК - 1 шт.;
- кабель 60-Ethernet-2m для связи с ПК - 1 шт.;
- Etherner Switch для УСД-60Н;
- программное обеспечение для ПК;
- комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке;
- кейс для переноски.
Спецификация
Параметры измерения | |
| Режимы измерения временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
Отображение сигнала | |
| Развертка, мкс | от 2,6 до 6 000,0 (с шагом 0,01 / 0,1 / 1 / 10 / 100 мкс) |
| Задержка развертки, мкс | от 0,0 до 5 900,0 (с шагом 0,01 / 0,1 / 1 / 10 / 100) |
| Отображение А-сигнала, точек | 480 x 300 (стандартный режим) |
Калибровка | |
| Задержка в протекторе/призме преобразователя, мкс | от 0 до 100 |
| Шаг изменения задержки в протекторе/призме преобразователя, мкс | 0,01 / 0,10 / 1,00 / 10,00 |
| Временная регулировка чувствительности (ВРЧ), дБ | от 0 до 60 (32 опорные точки введенных вручную или от контрольных отражателей) |
| Максимальная крутизна ВРЧ, дБ/мкс | 12 |
| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам (регулируемая по высоте) |
Генератор | |
| Тип зондирующего импульса | радиоимпульс |
| Амплитуда зондирующего импульса, В | 50 / 200 |
| Частота повторений зондирующего импульса, Гц | 40 |
| Длительность зондирующего импульса, нс | от 16 до 500 с шагом 16 |
Приемник | |
| Диапазон регулировки усиления, дБ | от 0,0 до 100,0 (с шагом 0.5, 1, 2 или 6) |
| Усилитель | широкополосный (0.02 - 2,5 МГц / -6 дБ) |
| Входное полное сопротивление, Ом | 50 / 600 |
| Измерение амплитуды | в процентах от высоты экрана / в дБ относительно уровня порога в зоне / в дБ относительно опорного сигнала / в дБ относительно кривой амплитуда-расстояние |
| Отсечка от высоты экрана, % | от 0 до 90 (компенсированная) |
| Детектирование | положительная или отрицательная полуволна / полное / радиосигнал (во всем диапазоне развертки) / B-скан / C-скан |
Память | |
| Количество хранимых результатов | 5 000 (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Количество хранимых настроек (режимов контроля) | 500 (с А-сигналом) |
Автоматическая сигнализация дефектов | |
| Контролируемые параметры | индивидуальная логика определения дефекта в зоне |
| Зоны контроля | две независимых зоны / начало и ширина изменяются во всем диапазоне развертки / уровни порогов задаются от 0 до 95% высоты экрана при детектировании (с шагом 1%) / уровни порогов задаются от -95% до +95% при радиосигнале (с шагом 1%) / индивидуальная логика определения дефектов |
| Способ оповещения | визуальная / звуковая |
Интерфейс | |
| RS-232 | да |
| Ethernet | да |
Преобразователь | |
| Разъемы преобразователей | СР-50-74ФВ (2) / Lemo FFA.00 (по заказу) |
Дисплей | |
| Тип экрана | цветной TFT |
| Количество точек (пикселей) | 640 x 480 |
| Размер видимой области, мм | 135 x 100 |
Питание | |
| Автономная работа | да |
| Работа от сети переменного тока | да |
Аккумулятор или элементы питания | |
| Время автономной работы, ч. | 6,0 |
| Тип аккумуляторов | Li-ion |
| Общая емкость, мА/ч | 8 000 |
Требования к сети переменного тока | |
| Способ подключения | внешний блок питания |
| Напряжение в сети, В | 220 |
| Частота переменного тока, Гц | 50 |
Габариты и вес | |
| Высота, мм | 190,0 |
| Ширина, мм | 285 |
| Толщина, мм | 50,0 |
| Вес, кг | 3,500 (с аккумулятором) |
Условия эксплуатации | |
| Диапазон рабочих температур, °C | от -25 до +55 |
